电子皮带秤
电子皮带秤
电子皮带秤

  电子皮带秤

  一、 电子皮带秤工作原理

  电子皮带秤当物料通过时,计量段上物料的重量作用于称重传感器上,产生一个正比干皮带载荷的毫伏信号,同时速度传感器提供正比于皮带速度的脉冲信号,这两路信号同时进入称重仪表,称重仪表内部将这两种信号进行放大、滤波、A/D转换后送入CPU,进行积分运算然后将物料的瞬时流量和累计重量在显示面板上显示出来。




  电子皮带秤适应范围:

  一般环境和酸、碱、盐等有腐蚀性的环境;

  普通胶带输送机,裙边胶带输送机,吊挂皮带机和气垫式皮带输送机;

  皮带机倾角:400~2200mm

  皮带运行速度:0.01~4.0m/s

  皮带机进出料口中心距:≥1.2m

  、 电子皮带秤设备主要构成

  1、ZY2000/ZY2105型称重控制仪

  整机综合精度优于0.01%;

  中英文切换菜单提示操作,方便用户使用;显示数据,流量、速度、累计量、载荷、时间可设定为同屏显示;

  内置多功能调节器,可直接在仪表内部实现PID调节;

  引导式菜单操作,仪表具备自诊断、报警提示、脉冲输出以及手动/自动空秤调零和零点自动跟踪功能,并可实现模拟或实物检验误差自动修正;

  具有高低带速报警延时输出及给料率控制偏差延时报警输出功能;

  具有累计量吨脉冲信号固态继电器输出功能,0.01、0.1、1t可选;

  具有高、低限报警,故障自诊断功能;

  测试误差可选择百分数或工程值显示;

  系统具有累计脉冲输出功能;

  具有极可靠的掉电保护内部数据的功能 ;

  多种隔离接口,可扩展实现双向通讯(RS232/485),打印输出,电流(流量4~20mA)输出,频率输出等功能;

  数据存储,电池保持数据可达10年;

  金属板喷塑外壳,防水,防尘,防强磁场干扰;

  2、电子皮带秤称重传感器

  材料为不锈钢,防尘,性能稳定,精度优于0.3‰,防护等级为IP68,有过载保护装置。具体参数如下:

  · 非线性:小于额定输出的0.03%

  · 重复性:小于额定输出的0.03%

  · 滞 后:小于额定输出的0.03%

  · 温度灵敏度:零值时为±0.0003%℃

  · 激励电压:由称重控制仪表提供10VDC

  · 以上参数最终符合美国计量组织要求NTEP 1:5000 class Ⅲ L Sigle Cell 误差带要求。

  3、电子皮带秤旋转编码器为机芯

  与测速滚筒采用软连接,真实的反映皮带测速(脉冲计数),计数准确,不受重复启动及变频高低速的影响,即使在有机械振动、自激振动和电气噪音时也能保持稳定。

  四、ICS-14A高精度电子皮带秤(贸易结算用)

  电子皮带秤适用范围

  ICS-14A型高精度电子皮带秤,安装在倾斜角度比较小的皮带输送机上,采用全悬浮式称重桥架,该种形式的桥架,无支点和可移动件,在皮带称重系列中属称重精度较高的一种,其主要特点是长期稳定性和高精度性。

  产品主要适用于现场工艺要求高或需要进项贸易结算的工业现场。

  电子皮带秤技术参数

  计量精度:±0.125%

  称重范围:0~8000t/h

  皮带宽度:500~2400mm

  皮带速度:0.01~4.0m/s

  皮带输送机倾角:0°~6°

  远程传输:1200m




  电子皮带秤设备结构图

  五、 ICS-17A/B电子皮带秤

  结构特征:

  ◇结构简单,力传递环节少,安装简捷方便;

  ◇独特的矩形杠杆,刚性好,无形变;

  ◇使用像胶耳轴支承,防腐蚀、防潮、抗振动;

  ◇抗侧向力、抗水平分力、有效的减少了皮带跑偏和落料偏载对系统梢度的影响;

  ◇两个称重传感器受偏载影响小,平稳,精度高;

  ◇17A称重区域广,四组托辊使皮带对称重的影响最小;

  ◇17B型双托辊,称重区较短,适用于给料距离较短的皮带输送机




  电子皮带秤设备结构图

  六、 防爆型电子皮带秤

  1、设备构成

  采用进口本安型高精度称重传感器,全密封、不锈钢材料,完全适用于煤矿井下高瓦斯、高粉尘、潮湿等恶劣环境。

  采用双托、四托等多托辊称重架,具有防潮、抗震、自动跟踪、修正皮带跑偏等功能。

  进口称重传感器灵敏高度、性能稳定、精度优于0.1%.

  主要功能:

  ◇远程控制功能,在地面控制室对井下皮带秤进行产量检测,参数设定,标秤等操作,无需在井下打开仪表防爆壳,违章操作。

  ◇井下秤体部分突破性的加入了独立的智能计算机,使多台种秤体信号只需一对电话线进行数据传输,中间不加任何转换器,控制可达35KM,保证数据传输真实性。

  ◇井下秤体部分的智能计算机还具有断线计量保护功能,保证在主机系统断电或通讯中断的情况下,秤休部分各秤自成系统,独立运算,记忆断电期间的产量,待主机系统或通讯恢复后,将数据传输给主机,自动累加。

  ◇地面工控为PC机Windows2000系统下开发,工业组态软件编程,菜单选项,操作简单。主画面显示设备名称,皮带运行善,流量,负载,瞬时流量走方图,皮带机运行时间等。

  ◇数据查询功能包括:班累计量,日月累计量,总累计量,流量历史曲线,历史记录查询等。

  ◇具有故障自诊断,报警功能,通讯故障,传感器,秤体故障自诊断,实时故障报警一目了然。

  ◇具有远传网络浏览功能:矿领导安坐办公室,远程浏览生产状况,摇控指挥。

  2、防爆电子皮带秤计量系统分布工艺图

  七、 电子皮带秤产品展示

  ICS-14A电子皮带秤实物

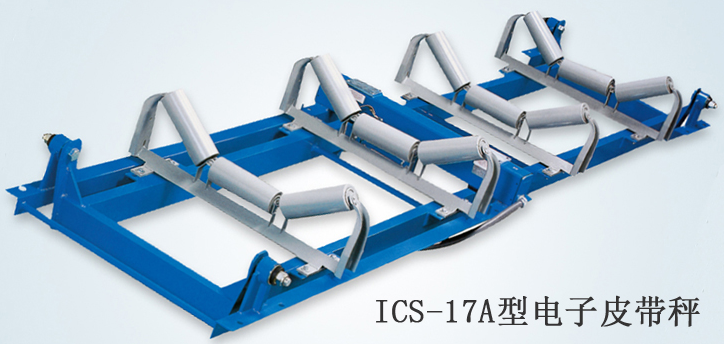

  ICS-17A电子皮带秤实物

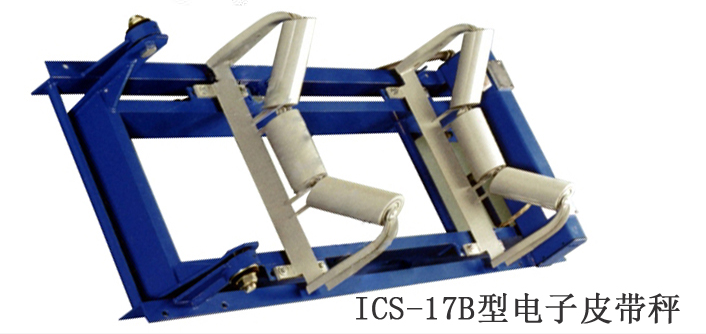

  ICS-17B电子皮带秤实物




  称重传感器




  测速传感器




  壁挂式称重控制仪




  嵌入式称重控制仪
